Трассотечеискатель "Успех АТГ-425.20Н"

 Трассотечеискатель "Успех АТГ-425.20Н", фото 2

3 420 руб.

Показать оптовые цены
  • 3 360 руб./шт.
    при заказе от 2 шт.
Под заказ, 10 днейОптом и в розницу
Перезвоните мне
  • +375 показать номер +375 (17) 273-93-71 т/факс
  • +375 (17) 273-62-87 т/факс
  • +375 (44) 746-73-88 Velcom
  • +375 (33) 672-19-70 МТС
  • Адрес и контакты
    • Телефон:
      +375 (17) 273-93-71, т/факс
      +375 (17) 273-62-87, т/факс
      +375 (44) 746-73-88, Velcom
      +375 (33) 672-19-70, МТС
    • Контактное лицо:
      Петров Александр Николаевич
    • Адрес:
      г.Минск, Партизанский пр-т, д. 144, офис 46, Минск, 220102, Беларусь
    • Email:
      advant-mpi@mail.ru
  • Бесплатная
    доставка
Трассотечеискатель "Успех АТГ-425.20Н"
Трассотечеискатель "Успех АТГ-425.20Н"
3 420 руб.
Под заказ, 10 дней
Купить
  • +375 показать номер +375 (17) 273-93-71 т/факс
  • +375 (17) 273-62-87 т/факс
  • +375 (44) 746-73-88 Velcom
  • +375 (33) 672-19-70 МТС
Перезвоните мне

Рекомендуемые области применения

  • ЖКХ
  • Теплосети
  • Водоканал

Назначение

  • Определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора.
  • Определения мест повреждения кабельных линий.
  • Обследования участков местности перед проведением земляных работ.
  • Проведения работ по поиску скрытой проводки.
  • Обнаружения мест разгерметизации трубопроводов на глубине до 6 м.

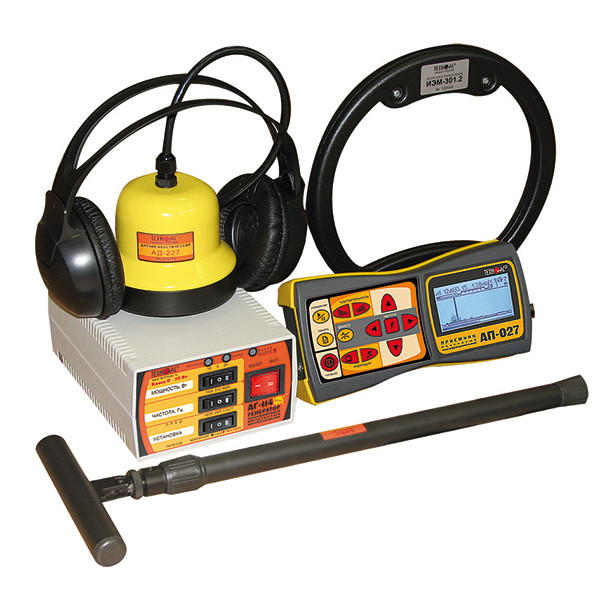

Трассотечеискатель "Успех АТГ-425.20Н" - универсальный многофункциональный комплект, в котором объединены три устройства

  1. Трассоискатель с электромагнитным датчиком.
  2. Трассоискатель с акустическим датчиком.
  3. Течеискатель с акустическим датчиком.

Особенности

  • Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
  • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
  • Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

Решаемые задачи

  • Трассировка кабеля и определение глубины залегания.
  • Поиск места повреждения силового кабеля.
  • Поиск металлических трубопроводов и определение глубины залегания.
  • Поиск мест пересечения трубопроводов и кабеля.
  • Трассировка и контроль изоляции защитных покрытий газопровода.
  • Контроль изоляции защитных покрытий.
  • Трассировка канализационных трубопроводов.
  • Определение мест утечки.
  • Трассопоисковые приборы при работе на водопроводах.

Состав комплекта



Дополнительное оборудование

Технические характеристики

Генератор "АГ-114.1"
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт 5, 10, 20
Усилитель мощности CLASS D КПД 80%
Частота генерации (непрерывно или импульсы), Гц 512, 1024, 8192, чередование 3-х частот
Допустимое сопротивление нагрузки любое (0…∞)
Согласование с нагрузкой Автоматическое
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час 5
Питание 1 аккум. 12 В / 2,2 Ач
Габаритные размеры электронного блока, не более, мм 190х140х80
Вес генератора в чехле, не более, кг 2,2



Приемник "АП-027"
ПАРАМЕТР ДАТЧИКИ
ЭМД/ДКИ/ДОДК/КИ АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ. -
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220*102*42 мм
Масса электронного блока, не более 0,46 кг



Электромагнитный датчик "ЭМД-247"
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)



Индуктивная антенна "ИЭМ-301.3"
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный



Датчик акустический "АД-227"
Чувствительность, V/g 5
Габаритные размеры прибора, не более, мм 105х75
Масса, не более, кг 1,5



Принцип работы

Режим трассопоиска:

Пассивный поиск: (трассопоиск без использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

Активный поиск: (трассопоиск с использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». Па приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)

Поиск места повреждения силового кабеля: (трассопоиск с использования генератора)

Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

Режим течепоиска:

Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.



Подробней http://www.advant-mpi.by/trassoiskateli.php

Характеристики
Основные атрибуты
Производитель   Техно-АС
Страна производитель Россия
Состояние Новое
  • Цена: 3 420 руб.
