Трассотечеискатель "Успех АТГ-410.10"

Рекомендуемые области применения

·         ЖКХ

·         Теплосети

·         Водоканал

Назначение

Комплект трассотечепоисковый "Успех АТГ-410.10" предназначен для:

·         определения местоположения и глубины залегания скрытых коммуникаций.

·         определения мест повреждения кабельных линий;

·         обследования участков местности перед проведением земляных работ;

·         проведения работ по поиску скрытой проводки;

·         обнаружения мест разгерметизации трубопроводов на глубине до 6 м.

Трассотечеискатель "Успех АТГ-410.10" – универсальный многофункциональный комплект, в котором объединены три устройства:

1.    Трассоискатель с электромагнитным датчиком;

2.    Трассоискатель с акустическим датчиком;

3.    Течеискатель с акустическим датчиком

Особенности

·         Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).

·         Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений

·         Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных

Решаемые задачи

·         Трассировка кабеля и определение глубины залегания.

·         Поиск места повреждения силового кабеля.

·         Поиск металлических трубопроводов и определение глубины залегания.

·         Поиск мест пересечения трубопроводов и кабеля.

·         Трассировка и контроль изоляции защитных покрытий газопровода.

·         Контроль изоляции защитных покрытий.

·         Трассировка канализационных трубопроводов.

·         Определение мест утечки.

·         Трассопоисковые приборы при работе на водопроводах.

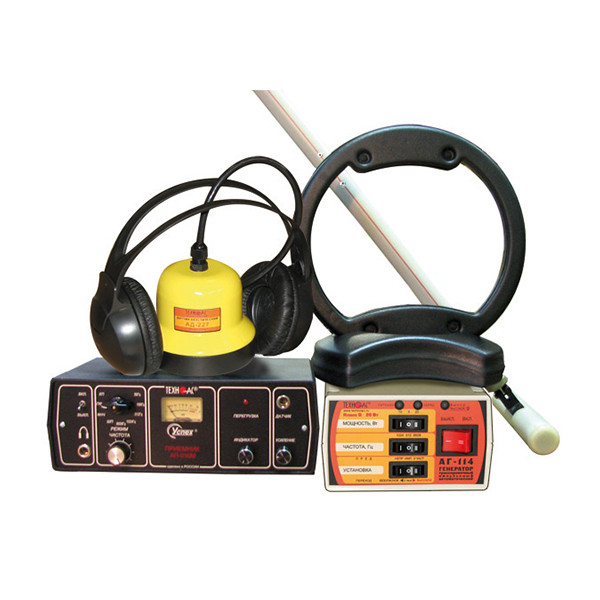

Состав комплекта

·         Генератор "АГ-114"

·         Приёмник "АП-010М"

·         Электромагнитный датчик "ЭМД-227М"

·         Антенна рамочная "ИЭМ-301.2"

·         Датчик акустический "АД-220"

·         Головные телефоны

·         Сумка

Дополнительное оборудование

·         Датчик контроля качества изоляции "ДКИ-100"

·         Датчик-определитель дефектов коммуникаций "ДОДК-100"

·         Клещи индукционные "КИ-110"

·         Площадка для установки АД в снег или мягкий грунт

Технические характеристики

Генератор "АГ-114"
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт	5, 10, 20
Усилитель мощности	CLASS D КПД 80%
Частота генерации (непрерывно или импульсы), Гц	512, 1024, 8928, чередование 3-х частот
Допустимое сопротивление нагрузки	любое (0…∞)
Согласование с нагрузкой	Автоматическое
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час	5
Питание	1 аккум. 12В/2,2 Ач
Габаритные размеры электронного блока, не более, мм	190х140х80
Вес генератора в чехле, не более, кг	2,2



Приемник "АП-010М"
Девять режимов работы на 26 частотных диапазонах, Гц	50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап)
Общий коэффициент усиления по звуковому тракту, дБ	35
Напряжение питания, В Тип элементов питания	9+1-2,5 6 х 1,5 В (батареи типа “С”)
Мощность, подводимая к головным телефонам, мВт	100
Потребляемая мощность, не более, Вт	0,9
Габаритные размеры прибора, не более, мм	250х90х150
Масса, не более, кг	1,2



Акустический датчик "АД-220"
Чувствительность, V/g	5
Габаритные размеры прибора, не более, мм	105х110
Масса, не более, кг	1,5



Электромагнитный датчик "ЭМД-227М"
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	8928, 1024, 512 Гц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)



Индуктивная антенна "ИЭМ-301.2"
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный



Принцип работы

Режим трассопоиска:

Пассивный поиск: (трассопоиск без использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

Активный поиск: (трассопоиск с использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». Па приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)

Поиск места повреждения силового кабеля: (трассопоиск с использования генератора)

Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

Режим течепоиска:

Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
