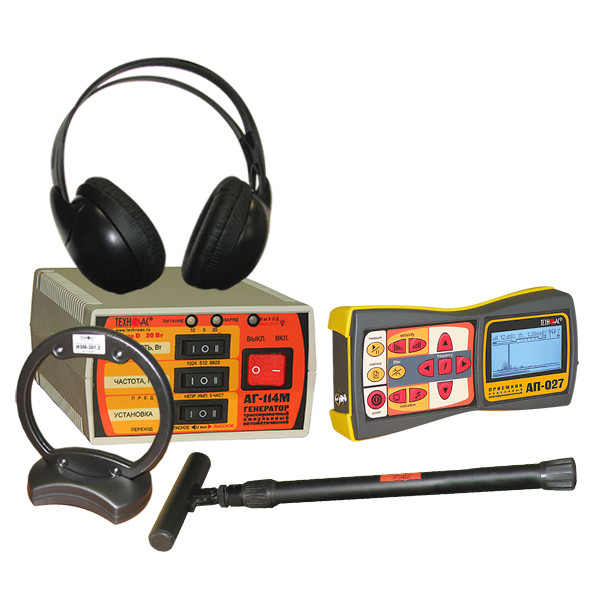

Трассоискатель "Успех АГ-428.20Н"

Рекомендуемые области применения

• Геодезия
• Электрические сети
• ЭХ предприятия
• Теплосети
• ЖКХ
• Строительство

Назначение

• Определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора.
• Определения мест повреждения кабельных линий.
• Обследования участков местности перед проведением земляных работ.
• Проведения работ по поиску скрытой проводки.
• Трассировка коммуникаций без непосредственного подключения.

Решаемые задачи

• Трассировка кабеля и определение глубины залегания.
• Поиск места повреждения силового кабеля.
• Поиск металлических трубопроводов и определение глубины залегания.
• Поиск мест пересечения трубопроводов и кабеля.
• Трассировка и контроль изоляции защитных покрытий газопровода.

Приемник "АП-027"

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны -синтезированный звук ЧМ.	-
	Встроенный излучатель - синтезированный звук ЧМ.
Питание	Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220*102*42 мм
Масса электронного блока, не более	0,46 кг



Генератор "АГ-114.1"

Параметр	Значение
Частоты генерируемого сигнала, Гц
Частота 1	512 ± 0,25
Частота 2	1024 ± 0,5
Частота 3	8192± 4
Режимы генерации
Режим 1	непрерывный
Режим 2	импульсные посылки
Режим 3	импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3	100
Частота следования импульсов, Гц
Режим 2	1
Режим 3	2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 («5Вт»)	5±1,25
Мощность 2 («10Вт»)	10±2,5
Мощность 3 («20Вт»)	20±5
Допустимое сопротивление нагрузки, Ом	любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 («5Вт»)	0,3 … 1000
Мощность 2 («10Вт»)	0,3 … 500
Мощность 3 («20Вт»)	0,3 … 250
Напряжение на выходе, В
Ограниченное по умолчанию	36
Максимальное	72
Согласование с нагрузкой	автомат., 20-ти ступенчатое
Время согласования максимальное,не более, с	12
Допустимое внешнее напряжение питания, В	11...15
Источники питания
Встроенный аккумулятор: - напряжение, В - емкость, Ач	12 2,2
Сетевой блок	15В / 4 А max
Время зарядки штатного аккумулятора не более, ч	5
Габаритные размеры генератора, не более, мм	190х140х80
Вес генератора в чехле, не более, кг	2,5



Электромагнитный датчик "ЭМД-247"

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)



Индуктивная антенна "ИЭМ-301.3"

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный



Состав комплекта

• Приемник "АП-027"
• Генератор "АГ-114.1"
• Электромагнитный датчик "ЭМД-247"
• Индукционная антенна "ИЭМ-301.3"
• Головные телефоны
• Батарейки для приемника
• Источник питания для генератора
• Кабель для подключения внешнего аккумулятора для генератора
• Кабель для подключения нагрузки
• Контакт магнитный - 2 шт.
• Штырь заземления - 2 шт.
• Кабель с крокодилами
• Кабель мини-USB для подключения внешнего аккумулятора
• Держатель для приемника
• Отвертка
• Чехлы
• Сумка для комплекта
• Руководство по эксплуатации и паспорт





Дополнительное оборудование:

Комплект акустического датчика "АД-247"

Акустический датчик со съемной ручкой и набором сменных наконечников.



---

Акустический датчик малогабаритный "АДМ-227" с функцией магнитного датчика

Миниатюрный датчик с магнитным основанием и удлинительным штырем, что позволяет без труда использовать его для диагностики трубопроводов на наличие утечки в труднодоступных местах, проводить диагностику запорной арматуры.



---

Датчик контроля качества изоляции "ДКИ-117"

Датчик ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДКИ обеспечивает более высокую чувствительность и точность локализации места повреждения в сравнении с ДОДК. Для работы с ДКИ требуется один оператор.



---

Датчик определитель дефектов коммуникаций "ДОДК-117"

Датчик ДОДК предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДОДК по сравнению с датчиком ДКИ обеспечивает более «быстрый», но менее точный метод поиска повреждений, что особенно важно для протяженных коммуникаций. Для работы с ДОДК требуется два оператора.



---

Датчик контроля качества изоляции "ДКИ-127"

Датчик ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.



---

Накладная рамка "НР-117"

Накладная рамка НР-117 предназначена для точного определения «своего» кабеля в пучке других кабелей.

Малогабаритный электромагнитный датчик "МЭД-127"

Датчик МЭД-127 имеет несколько применений, а именно может использоваться для выбора кабеля из пучка, для поиска скрытой проводки и мест обрыва кабеля.



Клещи индукционные "КИ-110/x"

Клещи индукционные предназначены для:

• подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
• выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.

Клещи имеют внутренний диаметр - 50, 80, 110, 125 мм.



Портативный искатель металлических люков ИЭМ-300 "Люк"

Автономный прибор для быстрого, удобного и безопасного определения местонахождения металлических люков, предметов из черных и цветных металлов, находящихся под слоем земли, асфальта, бетона, снега, льда и т. п.



Комплект внешнего аккумулятора для приемника "АП-027"

Используется для увеличения ресурса питания приемника, а также для обеспечения питания приемника при отрицательных температурах. Емкость 20000 мА*ч.



Комплект аккумуляторов и зарядное устройство для приемника "АП-027"

• Аккумулятор типа AA 1,2В (2850 мА) - 4 шт.
• Зарядное устройство для 4 аккумуляторов AA - 1 шт.



Комплект аксессуаров для заземления коммуникации

Комплект дополнительных аксессуаров для заземления коммуникации на удаленном от генератора конце.
