Трассоискатель "Успех АГ-308.60Н"
Цену уточняйте
- Под заказ
- +375 (17) 374-62-87т/факс
- +375 (44) 746-73-88А1
Рекомендуемые области применения
Энергетика с протяженными коммуникациями
Назначение
Трассоискатель предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 5 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Функции и решаемые задачи
Поиск неисправностей кабельных линий.
Определение положения подземных коммуникаций.
Прямое цифровое измерение глубины их залегания.
Указание направления отклонения от оси коммуникации.
Измерение силы тока в коммуникации.
Определение типа коммуникации.
Особенности приемника "АП-017Н"
Прост в эксплуатации и не требует высокой квалификации персонала.
Работа при недостаточном освещении (яркий светодиодный индикатор).
Расширенные возможности: вывод значения измеренной глубины залегания на светодиодный индикатор;
определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу; определение типа подземной коммуникации.
Различные режимы индикации (цифровая, линейная шкала).
Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -30°С до +45°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
Работа в зимних условиях до -30 °С.
Особенности генератора "АГ-144.1"
Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.

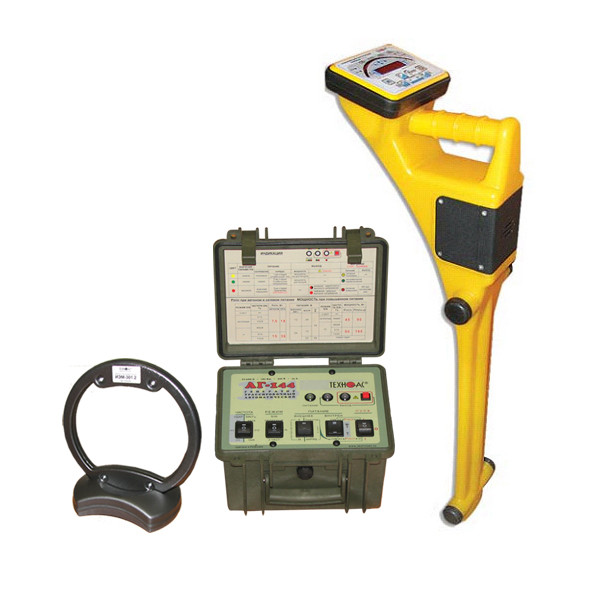

Состав комплекта
Приемник "АП-017Н"
Генератор "АГ-144.1"
Индукционная антенна "ИЭМ-301.3"
Чехол
Сумка
Дополнительное оборудование
Клещи индукционные "КИ-110"
Технические характеристики
Приемник "АП-017"
Рабочие частоты
Пассивные, Гц 50, 100, 12-24
Активные, Гц 512, 1024, 8192, 8928
Особенности
Максимальная измеряемая глубина, м До 10
Максимальная глубина обнаружения трассы, м До 25
Время непрерывной работы, ч До 50
Источники питания
Питание 2 элемента D
Конструктивные параметры
Габариты, мм 720x110x150
Вес прибора без чехла, кг 1,7
Диапазон эксплуатационных температур, °С -30…+45
Генератор "АГ-144.1"
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1% 512/1024/8192
Частоты следования ударов нч / сч / вч 0,5/1/2
Режимы генерации «SIN» «непрерыв»
«SIN» «»
«SIN» «3 част.»
«УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В
при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока 220
330
140
Выходная мощность, Вт
при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока От 7,5 до 120
От 45 до 180
От 18 до 72
Допустимое сопротивление нагрузки любое (0…∞)
Согласование с нагрузкой автоматическое
Источники питания Встроенный акк.комплект
Сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
Вес электронного блока, не более, кг 8,2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
Класс климатической защиты IP54
Индуктивная антенна "ИЭМ-301.3"
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный
О других трассоискателях http://advant-mpi.by/trassoiskateli.php
Основные атрибуты | |
---|---|
Производитель | Техно-АС |
Страна производитель | Россия |
Состояние | Новое |
