Успех АГ-309.15М - трассоискатель морозоустойчивый
Цену уточняйте
- Под заказ
- Оптом и в розницу
- +375 (17) 374-62-87т/факс
- +375 (44) 746-73-88А1

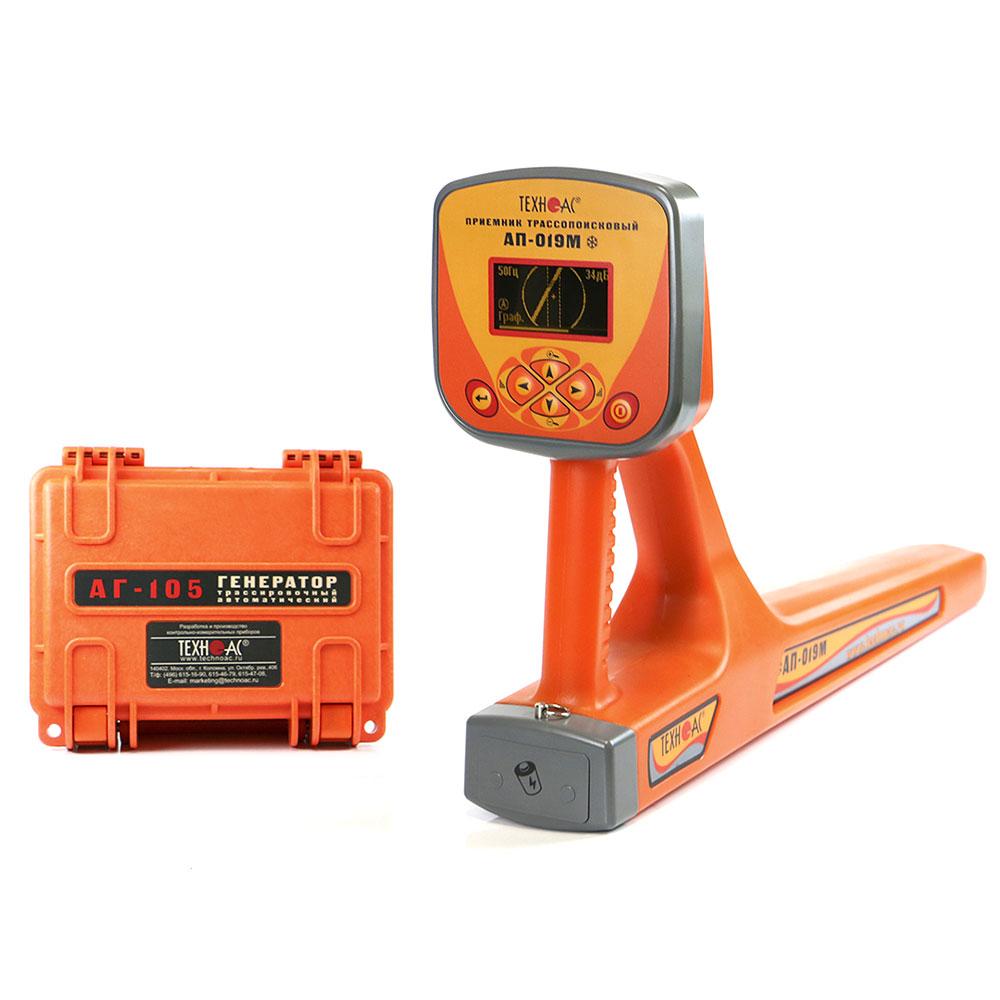

Описание трассоискателя Успех АГ-309.15М
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В составе комплекта приемник в виде моноблока с морозоустойчивым ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.
Компактный автономный генератор с дисплеем и встроенной индукционной антенной.
Выходная мощность генератора до 20 Вт и дальность работы до 3 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-309.15М
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
Особенности приемника АП-019М
- Современный цифровой трассопоисковый приемник-моноблок АП-019М.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Дополнительные функций при подключении внешних датчиков.
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
- Морозоустойчивый, работа при температурах до -30°С.
- Меню на двух языках (русский и английский).
Особенности генератора АГ-105
- Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Функциональные возможности приемника АП-019М в различных режимах работы
Режим «Трасса»
В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим «Минимум максимум»
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режим «2-частоты»
Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).
Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.
Рекомендуемые области применения трассоискателя Успех АГ-309.15М
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Характеристики трассопоискового приемника АП-019М
Параметр | Значение |
---|---|
Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
Добротность квазирезонансных фильтров (Q) | не менее 100 |
Диапазон частот «Широкая полоса» | 0,04…8 кГц |
Диапазон частот «Радио» | 8…40 кГц |
Максимальный коэффициент усиления электрического тракта | >100 дБ |
Количество встроенных датчиков | 4 |
Подключаемые внешние датчики | КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
Управление чувствительностью | - автоматическое - для 2D отображения «Трасса»; - полуавтоматическое или ручное (по выбору) - для «Графиков»; - автоматическое или ручное (по выбору) - для режима «2 частоты» |
Определение глубины залегания трассы | автоматически в режиме «Трасса» 0....9,99 м |
Точность определения глубины залегания | ±5% |
Измерение тока принимаемого сигнала | автоматически в режиме «Трасса» 0,001....9,99 А |
Точность измерения тока принимаемого сигнала | ±5% |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами производства ТЕХНО-АС («Импульсный» режим) |
Визуальная индикация | OLED дисплей,178х64 пикс., 16 градаций «серого» |
Индицируемые параметры | - 2D визуализация положения трассы относительно прибора; - глубина залегания трассы; - ток в коммуникации; - графики уровня сигнала с датчиков; - параметры настройки и управления |
Звуковая индикация | встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок |
Источник питания | 4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч) |
Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов, при отрицательной температуре время работы сокращается |
Автоматическое отключение питания при бездействии для экономии заряда | после 30 мин |
Диапазон температур эксплуатации / хранения | -30…+60°С / -30…+60°С |
Степень защиты корпуса | IP54 |
Габаритные размеры | 330х140х700 мм |
Масса | 2,1 кг |
Характеристики трассировочного генератора АГ-105
Параметр | Значение |
---|---|
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» | |
Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» |
«Антенные» режимы | 8192 - «8.2» / 32768 - «33» для «Lc» или 8192 - «8.2» для «AH» |
Режим работы | |
«Антенные» режимы | встроенная передающая антенна «LC» |
внешняя передающая антенна «АН» | |
Режим работы | |
Режимы «модуляции» (сигналы специальной формы) | - прерывистый «ПР» (кратковременные посылки сигнала); - длительность посылки 0,12 сек.; - частота следования посылок 1 Гц |
- двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) |
|
Выходные параметры при напряжении питания 12…15 В | |
Выходной ток, А | |
Ограниченный программой при ручном повышении, ≥ | 5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F» |
3 - при частоте 32768 Гц «33» | |
Заданный для автоматического согласования, ≥ | 0,2 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F» |
0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33» | |
Максимальное выходное напряжение, В | |
В зависимости от «модуляции», ≥ | 32 - в двухчастотном режиме модуляции «2F» |
40 - в других режимах | |
Максимальная выходная мощность, Вт | |
Ограниченная программой, ≥ | 20 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» |
6 - при частоте 32768 Гц «33» | |
Источники питания | |
Напряжение питания | 7...15 В |
Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5 В «тип С» |
Внешние источники питания (не входят в комплект поставки) | - аккумулятор «12 В» (например, автомобильный); - выходное напряжение 11...14 В при токе не менее 4 А |
- сетевой блок питания АГ114М.02.020 (дополнительная принадлежность); - выходное напряжение 15 В, мощность 60 Вт |
|
Время работы («жизненный цикл» зависит от качества батарей) | при работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт) |
при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | |
Функциональные особенности | |
Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; - ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33» |
ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования | |
Варианты подключения к исследуемой коммуникации | контактное подключение с возвратом тока через землю |
бесконтактное подключение с применением встроенной передающей антенны «LC» | |
бесконтактное подключение с применением внешней передающей антенны «АН» | |
бесконтактное подключение с применением индукционных передающих клещей | |
Конструктивные параметры | |
Выходной усилитель мощности | модифицированный CLASS D КПД до 85% |
Габаритные размеры, мм | 216х180х105 мм |
Вес, кг | 2 |
Условия эксплуатации | |
Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды) |
Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) |
Комплектация трассоискателя Успех АГ-309.15М
№ | Наименование | Количество |
---|---|---|
1 | Трассопоисковый приемник АП-019М | 1 шт. |
2 | Генератор АГ-105 | 1 шт. |
3 | Кабель АГ120.02.020 | 1 шт. |
4 | Кабель АГ120.02.050 | 1 шт. |
5 | Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 | 1 шт. |
6 | Кабель АГ105.02.020 | 1 шт. |
7 | Контакт магнитный АГ120.02.090 | 2 шт. |
8 | Штырь заземления АГ110.02.004 | 2 шт. |
9 | Батарейки | 12 шт. |
10 | Сумка для приемника (чехол 53212) | 1 шт. |
11 | Сумка для комплекта (чехол 53222) | 1 шт. |
12 | Сумка для приемника солнцезащитная (чехол 53238) | 1 шт. |
13 | Руководство по эксплуатации | 3 шт. |
14 | Паспорт | 1 шт. |
О других трассоискателях http://advant-mpi.by/trassoiskateli.php
